Apa Itu Segel Kawat 12 Pin untuk Konektor Listrik dan Bagaimana Cara Melindungi Sambungan Listrik?

Apa itu Segel Kawat 12 Pin untuk Konektor Listrik?

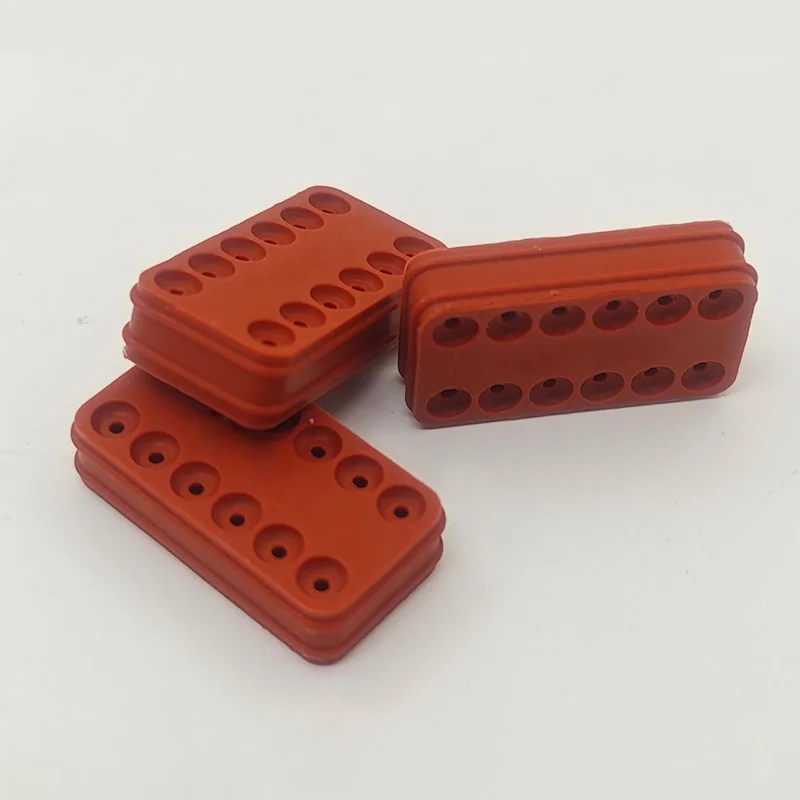

A Segel Kawat 12 Pin untuk Konektor Listrikadalah komponen penyegel yang dirancang untuk konektor listrik yang berisi dua belas posisi sambungan individual. Tujuan utamanya adalah untuk menutup area di mana kabel masuk ke dalam rumah konektor, membantu mencegah zat yang tidak diinginkan mencapai terminal internal.

Berbeda dengan rumah konektor itu sendiri, segel kawat biasanya merupakan komponen elastomer yang relatif kecil. Kinerjanya sangat bergantung pada keakuratan dimensi, karakteristik material, kompatibilitas diameter kawat, kompresi, dan geometri rongga konektor.

Dalam aplikasi praktis, segel bekerja sama dengan rumah konektor, terminal, kabel, mekanisme penguncian, dan elemen penyegelan lainnya. Oleh karena itu, sistem penyegelan yang lengkap tidak dapat dievaluasi hanya dengan komponen karet saja. Segel kawat harus sesuai dengan desain konektor dan dimensi kabel secara akurat.

Untuk sistem kelistrikan multi-pin, menyegel setiap titik masuk kabel sangat penting karena lubang kecil di sekitar kabel dapat menjadi jalur masuknya uap air, debu, minyak, atau kontaminan lainnya. Seiring waktu, kontaminasi dapat menyebabkan korosi, kinerja listrik yang tidak stabil, masalah isolasi, atau kegagalan komponen prematur.

Bagaimana Struktur Segel Kawat 12 Pin?

Solusi penyegelan konektor 12-pin yang khas dapat berisi beberapa area penyegelan yang sesuai dengan rongga kawat individual. Tergantung pada desain konektor, segel dapat dibuat sebagai segel kawat individual, komponen penyegelan multi-rongga, atau konfigurasi khusus lainnya.

Area penyegelan biasanya bergantung pada interferensi terkendali antara elastomer dan komponen konektor di sekitarnya. Jika kawat dimasukkan dengan benar, bibir penyegel atau permukaan penyegel akan ditekan di sekitar jaket kawat sambil tetap berada pada posisi aman di dalam rongga konektor.

Faktor struktural yang paling penting biasanya meliputi:

• Diameter dalam:Harus sesuai dengan diameter kawat atau kabel yang berlaku.
• Diameter luar:Harus sesuai dengan rongga konektor tanpa deformasi berlebihan.
• Menyegel bibir:Berikan kontak terkontrol di sekitar permukaan kawat.
• Fitur retensi:Membantu menjaga segel pada posisi yang benar selama perakitan.
• Ketebalan bahan:Mempengaruhi kompresi, fleksibilitas, dan perilaku penyegelan jangka panjang.
• Geometri keseluruhan:Harus cocok dengan rumah konektor dan konfigurasi terminal.

Karena penyimpangan dimensi yang kecil dapat mempengaruhi kinerja penyegelan, pencetakan presisi dan kontrol kualitas yang konsisten penting untuk aplikasi produksi.

Apa Fungsi Segel Kawat 12 Pin?

Fungsi utamanya adalah untuk menciptakan penghalang lingkungan di sekitar titik masuk kawat. Namun, nilai praktisnya lebih dari sekedar kedap air sederhana.

Tingkat perlindungan sebenarnya bergantung pada sistem konektor lengkap, termasuk desain rumah, kondisi pemasangan, dimensi kawat, bahan segel, kualitas perakitan, dan persyaratan pengujian. Oleh karena itu, segel tidak boleh ditentukan secara terpisah dari sistem konektor yang dimaksudkan.

Bahan Apa Yang Biasa Digunakan?

Pemilihan material adalah salah satu keputusan terpenting saat mengembangkan atau membeli segel kawat. Lingkungan kelistrikan yang berbeda memaparkan komponen penyegelan pada kombinasi suhu, kelembapan, oli, bahan kimia, getaran, dan tekanan mekanis yang berbeda.

Karet silikon sering dipertimbangkan untuk penyegelan konektor listrik karena fleksibilitasnya memungkinkannya menyesuaikan diri di sekitar jaket kawat sambil mempertahankan kontak penyegelan di seluruh perubahan suhu. Namun, material yang tepat harus selalu dipilih sesuai dengan lingkungan pengoperasian sebenarnya, bukan sekadar memilih opsi yang paling umum digunakan.

Apa yang Harus Dipertimbangkan Saat Memilih Satu?

Memilih segel kawat 12-pin melibatkan lebih dari sekadar mencocokkan jumlah posisi konektor. Pembeli dan teknisi harus memastikan persyaratan dimensi dan lingkungan secara lengkap sebelum melakukan pemesanan produksi.

1. Diameter kawat
   Konfirmasikan diameter luar sebenarnya dari insulasi kawat. Segel yang dirancang untuk diameter yang berbeda secara signifikan dapat menghasilkan kompresi yang tidak memadai atau gaya perakitan yang berlebihan.
2. Dimensi rongga konektor
   Geometri luar segel harus sesuai dengan rongga konektor secara akurat.
3. Bahan karet
   Pilih senyawa berdasarkan suhu, kelembapan, bahan kimia, minyak, paparan sinar UV, dan faktor lingkungan lainnya.
4. Kekerasan
   Kekerasan karet mempengaruhi gaya penyisipan, kompresi, fleksibilitas, dan kontak penyegelan.
5. Kisaran suhu
   Suhu pengoperasian minimum dan maksimum yang diharapkan harus ditentukan sebelum persetujuan material.
6. Persyaratan perlindungan lingkungan
   Tentukan tingkat perlindungan lingkungan yang diperlukan untuk perakitan konektor lengkap.
7. Proses perakitan
   Penyisipan manual, perakitan harnes otomatis, crimping terminal, dan pemasangan konektor dapat menerapkan persyaratan berbeda pada segel.
8. Volume produksi
   Proyek bervolume tinggi mungkin memerlukan perkakas khusus dan proses pencetakan yang dioptimalkan, sementara aplikasi bervolume rendah mungkin memerlukan strategi pengembangan yang berbeda.

Dimana Segel Kawat 12 Pin Digunakan?

Konfigurasi penyegelan 12-pin dapat digunakan di mana pun beberapa sirkuit listrik harus melewati konektor dengan tetap menjaga perlindungan lingkungan.

• Rangkaian kabel otomotif:Kompartemen mesin, elektronik bodi, sistem penerangan, sensor, modul kontrol, dan sistem kelistrikan kendaraan lainnya.
• Kendaraan listrik:Antarmuka listrik tegangan rendah tertentu, sensor, sistem kontrol, dan peralatan listrik tambahan.
• Peralatan industri:Mesin, sistem otomasi, lemari kendali, sensor, motor, dan peralatan bergerak.
• Mesin pertanian:Peralatan terkena lumpur, hujan, debu, getaran, dan perubahan suhu.
• Mesin konstruksi:Peralatan berat yang memerlukan sambungan listrik tahan lama di lingkungan luar ruangan yang menuntut.
• Sistem kelistrikan luar ruangan:Peralatan terkena hujan, debu, kelembapan, dan perubahan kondisi lingkungan.
• Peralatan elektronik khusus:Aplikasi yang membutuhkan kabel multi-sirkuit kompak dengan penyegelan lingkungan.

Penerapan yang tepat menentukan material, dimensi, struktur penyegelan, dan metode validasi yang dibutuhkan. Komponen yang cocok untuk sistem kontrol dalam ruangan yang dilindungi mungkin tidak cocok untuk ruang engine terbuka atau alat berat luar ruangan tugas berat.

Bagaimana Seharusnya Segel Kawat Dipasang?

Pemasangan yang benar sangat penting karena bahkan segel berkualitas tinggi pun dapat kehilangan efektivitasnya jika rusak, posisinya salah, atau dipasangkan dengan kabel yang tidak sesuai.

1. Periksa segelnya:Periksa apakah ada potongan, retakan, perubahan bentuk, kilatan cahaya, kontaminasi, atau cacat lain yang terlihat.
2. Konfirmasikan kompatibilitas kabel:Pastikan diameter kawat sesuai dengan kisaran penyegelan yang ditentukan.
3. Siapkan kawat:Pastikan jaket kawat bersih dan tidak rusak.
4. Posisikan segel dengan benar:Pastikan komponen penyekat diorientasikan sesuai dengan desain konektor.
5. Masukkan terminal dengan hati-hati:Hindari merobek atau menggulung bibir penyegel selama pemasangan terminal.
6. Verifikasi retensi terminal:Pastikan terminal telah mencapai posisi dan mekanisme penguncian yang benar.
7. Periksa perakitan akhir:Periksa posisi segel dan kondisi pemasangan konektor sebelum pengujian.

Untuk produksi otomatis, segel juga harus dievaluasi kompatibilitasnya dengan peralatan penyisipan, perkakas, kecepatan perakitan, dan persyaratan pelumasan. Gaya penyisipan yang berlebihan dapat merusak segel atau kawat, sedangkan kompresi yang tidak memadai dapat mengurangi perlindungan lingkungan.

Masalah Apa yang Dapat Disebabkan oleh Segel yang Dipilih dengan Buruk?

Banyak masalah penyegelan konektor berasal dari ketidaksesuaian antara segel dan aplikasi sebenarnya, bukan dari konsep sistem penyegelan itu sendiri.

Permasalahan ini menunjukkan mengapa keputusan pembelian harus didasarkan pada spesifikasi teknis yang lengkap, bukan harga atau penampilan semata.

Bagaimana Pabrikan Kustom Meningkatkan Penyegelan Konektor?

Komponen penyegelan standar praktis jika dimensi konektor dan kabel sudah sesuai dengan desain yang telah ditetapkan. Namun, banyak proyek OEM dan industri memerlukan geometri yang disesuaikan karena rongga konektor khusus, diameter kawat yang tidak biasa, ruang pemasangan yang terbatas, atau kondisi lingkungan yang menuntut.

Manufaktur khusus memungkinkan profil penyegelan, dimensi, material, kekerasan, warna, dan proses produksi dikembangkan sesuai aplikasi pelanggan.

Misalnya, proyek segel kawat 12-pin yang disesuaikan mungkin memerlukan:

• Diameter dalam yang disesuaikan untuk spesifikasi kawat yang berbeda
• Geometri luar khusus untuk rumah konektor berpemilik
• Desain bibir penyegelan yang berbeda
• Kekerasan karet tertentu
• Warna yang disesuaikan untuk identifikasi sirkuit
• Pemilihan bahan berdasarkan suhu atau paparan bahan kimia
• Perkakas dikembangkan dari gambar, sampel, atau data 3D
• Kontrol dimensi yang konsisten untuk produksi volume tinggi

Zhejiang Guoming Karet Technology Co, Ltd.dapat dipertimbangkan ketika mencari komponen penyegel karet khusus untuk aplikasi konektor listrik. Untuk proyek OEM, memberikan informasi teknis lengkap di awal pengembangan dapat membantu mengurangi siklus pengambilan sampel yang tidak perlu dan meningkatkan komunikasi antara perancang konektor, produsen segel, dan tim perakitan.

Apa yang Harus Ditanyakan Pembeli kepada Produsen Segel Kawat?

Sebelum memilih pemasok, tim pembelian harus membuat daftar teknis yang jelas. Hal ini membantu mencegah komponen yang terlihat benar digunakan dalam aplikasi yang tidak sesuai.

Untuk program industri dan otomotif, pembeli juga harus mempertimbangkan konsistensi produksi, ketertelusuran, komunikasi teknis, manajemen perkakas, pengemasan, kemampuan pengiriman, dan stabilitas pasokan jangka panjang.

Hubungan pemasok yang dapat diandalkan harus melampaui sampel pertama. Performa konektor jangka panjang bergantung pada pemeliharaan sifat material yang stabil, akurasi dimensi, dan kontrol produksi di beberapa batch.

Pertanyaan yang Sering Diajukan

Pertimbangan Akhir

A Segel Kawat 12 Pin untuk Konektor Listrikmerupakan komponen kecil yang berperan penting dalam keandalan sambungan listrik multi rangkaian. Efektivitasnya bergantung pada interaksi antara material, geometri, ukuran kawat, rongga konektor, kompresi, proses perakitan, dan kondisi lingkungan.

Untuk tim teknik, langkah terpenting adalah menentukan lingkungan pengoperasian secara lengkap sebelum memilih material dan dimensi penyegelan. Untuk tim pembelian, kemampuan pemasok, konsistensi manufaktur, dukungan penyesuaian, dan kontrol kualitas harus dipertimbangkan bersamaan dengan harga satuan.

Jika komponen standar tidak dapat memenuhi persyaratan, segel kawat yang dirancang OEM dapat memberikan kesesuaian yang lebih tepat untuk sistem konektor. Bekerja langsung dari gambar teknik, sampel, atau spesifikasi dimensi juga dapat membantu produsen mengembangkan solusi penyegelan yang lebih selaras dengan aplikasi akhir.
