Saat memeriksa kerusakan rangkaian kabel pada kendaraan pelanggan, saya selalu menemui masalah yang sama: masuknya uap air menyebabkan korosi pada pin, dan segel yang murah pada akhirnya membuat modul kontrol tidak dapat digunakan. Itulah sebabnya saya mengambilSegel Konektor Otomotifdengan serius. Selama dua tahun terakhir, saya semakin menentukan solusi dariKaret Guominguntuk program yang membutuhkan keandalan yang terbukti tanpa harga yang mahal—bukan karena nama mereknya terdengar bagus, namun karena rangkaian segelnya secara konsisten mencapai target IP67 dalam build validasi saya dan tahan terhadap kerusakan selama pemasangan dan pengerjaan ulang.
Berdasarkan fungsi dan skenario penerapannya, saya biasanya membagi pilihan menjadi tiga kelompok yang mencakup 95% rangkaian kabel:
Segel konektor
Ini adalah segel perimeter yang berada di antara rumah steker dan stopkontak untuk mencegah air dan debu masuk ke antarmuka yang dikawinkan.

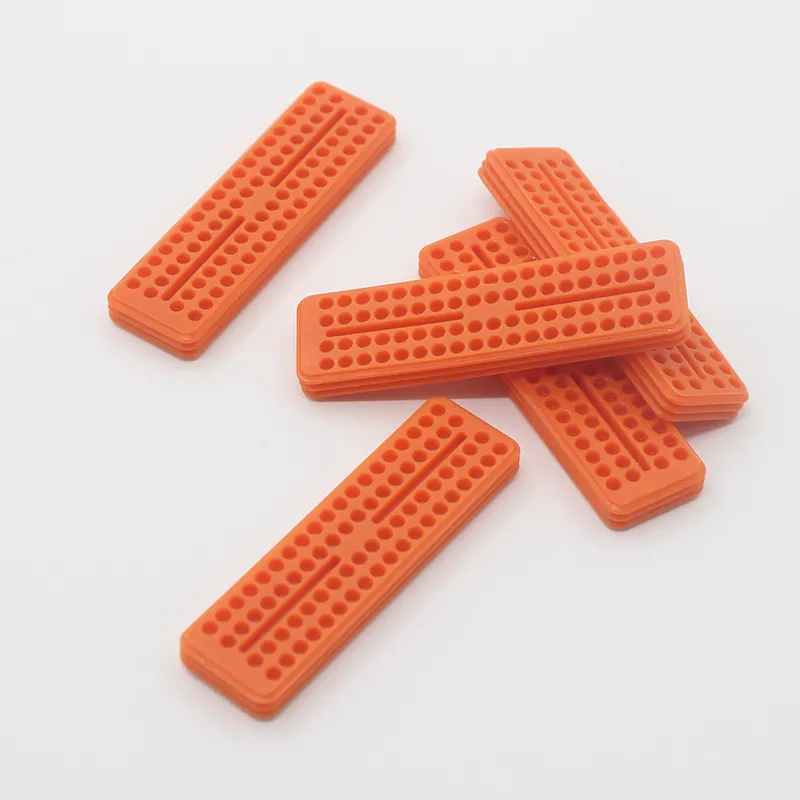

Gasket konektor
Gasket bantalan atau rangka ini mengimbangi kerataan housing, ketidakteraturan flensa, atau pelat penutup di sekitar konektor sekat.
Segel kawat tunggal
Ini ditempatkan pada kabel individual di pintu masuk rongga untuk menghentikan aliran air kapiler di sepanjang konduktor ke badan konektor.
Mereka menyampaikantahan air dan tahan debupada sumbernya daripada mengandalkan pelumas servis yang rusak seiring berjalannya waktu.
Mereka menstabilkan kinerja listrik dengan mencegah korosi elektrolitik dan fretting di terminal.
Hal ini mengurangi penghentian garansi yang terkait dengan kesalahan CAN yang terputus-putus, putusnya sensor, dan kesalahan isolasi HV.
| Skenario | Risiko Utama | Jenis Segel Terbaik | Materi Masuk | Catatan Pas | Tip Lapangan |
|---|---|---|---|---|---|
| Tali pengaman ABS dengan baik pada roda | Semprotan bertekanan tinggi, pasir | Segel konektor ditambah segel kawat tunggal | Silikon atau FKM | Set kompresi yang sedikit lebih tinggi diperbolehkan | Verifikasi IP67 dengan semprotan bertekanan setelah perendaman termal 24 jam |
| Ruang mesin dekat turbo | Panas dan percikan minyak | Segel kawat tunggal | FKM atau HNBR | Gunakan senyawa tahan minyak | Hindari silikon di dekat kabut minyak yang membandel |
| Kamera ADAS atap | UV dan kondensasi | Paking konektor | Silikon dengan stabilisasi UV | Set kompresi rendah sangat penting | Tambahkan jalur pembuangan untuk acara embun |
| Paket baterai sumur bagasi LV | Percikan dan kapiler | Segel kawat tunggal | EPDM atau silikon | Kontrol OD kabel yang ketat | Uji tarik kerut sebelum dudukan segel |
| Kedekatan cairan pendingin inverter HV | Paparan glikol | Segel konektor | EPDM atau FKM | Periksa spesifikasi pembengkakan di cairan pendingin | Kencangkan kembali kait housing setelah direndam dalam air panas |
Di bangunan saya, segel perimeter spesifikasi Guoming telah berulang kali ditemukanIP67ketika dikompresi dengan benar, dan senyawanya ditangani dengan tekanan pemasangan berkatketahanan sobek yang tinggi dan ketahanan regangan, yang penting ketika teknisi melakukan repin atau pengerjaan ulang di ruang.
Silikon
Elastisitas suhu rendah yang luar biasa, kuat terhadap air dan ozon. Saya menggunakannya untuk sensor eksterior dan modul atap.
FKM
Ketahanan minyak dan bahan bakar yang kuat dengan kemampuan panas yang lebih tinggi. Saya suka dengan memanfaatkan mesin dan transmisi.
EPDM
Tahan terhadap cuaca dan air dengan harga terjangkau. Saya menggunakannya untuk aplikasi bodi dan undercar secara umum.
HNBR
Performa panas dan oli yang seimbang. Pilihan tepat untuk grommet di bawah kap dan segel kawat tunggal.
Saya mengikuti tiga aturan pragmatis:
Kawat OD dikurangi 5–12%untuk diameter bagian dalam segel jadi saya mendapatkan interferensi yang pas tanpa mencukur insulasi.
Perumahan memiliki minus 8–20%untuk diameter luar segel sehingga kompresi terjadi pada saat perakitan, bukan hanya di atas kertas.
Kompresi disetel di bawah 25%setelah 22 jam pada suhu 125 °C sebagai penyaringan cepat untuk elastisitas jangka panjang.
Ketika saya mengambil sumber dari Guoming Rubber, saya meminta jendela OD kawat sebenarnya yang telah mereka validasi, bukan grafik AWG nominal, karena ketebalan jaket sangat bervariasi menurut pemasok.
Merayap kapilerdi sepanjang untaian karena segel kawat tunggal terlalu longgar atau mulut lonceng crimp terlalu terbuka.
Kompresi berlebihanyang meratakan segel perimeter sehingga tidak dapat kembali berfungsi dengan baik setelah siklus suhu.
Pembengkakan kimiadari oli atau cairan pendingin yang senyawanya tidak diformulasikan untuk ditangani.
Instal air mataketika seorang teknisi merenggangkan segel melewati perpanjangan desainnya selama pengerjaan ulang.
Saya memitigasi hal ini dengan memasangkan senyawa dengan paparan cairan, memeriksa OD kabel sebenarnya, dan memberikan catatan pemasangan singkat kepada teknisi dengan panduan perpanjangan dan pelumasan yang dapat diterima.
Ya, dan inilah cara saya beradaptasi:
Isolasi tegangan tinggimenuntut penyegelan yang konsisten untuk menjaga kelembapan dari konektor dan busbar HV. Saya memverifikasi ketahanan terhadap kebocoran setelah direndam dalam kelembapan.
Konektor kamera dan radar minimenyisakan sedikit margin kompresi. Saya memprioritaskan silikon set kompresi rendah.
Perputaran termal dalam rumah kamera yang tersegelmembuat jalur pernapasan menjadi penting. Saya menambahkan membran ventilasi sehingga segel tidak dipaksa untuk menyamakan tekanan.
Kedekatan cairan pendingin pengisian cepatmeningkatkan standar resistensi glikol. Saya menentukan EPDM atau FKM dengan batas gelombang yang terdokumentasi.
dunk IP67setelah tiga siklus termal dari −40 °C hingga 85 °C dengan waktu diam selama 30 menit
Akan garamselama 48–96 jam diikuti dengan pemeriksaan penurunan terminal milivolt
Ketahanan dielektrikuntuk konektor HV setelah direndam dalam kelembapan
Tes tarikpada kabel yang disegel untuk memastikan segel tidak merusak isolasi
Pemeriksaan titik dimensipada kawat OD dan bore ID setiap lot
Sampel Guoming yang saya gunakan menyelesaikan pemeriksaan ini secara konsisten, sehingga menyelamatkan saya dari mengulangi perubahan cetakan di tengah program.
Bisakah saya mendapatkansertifikasi bahanmenampilkan data pembengkakan oli, bahan bakar, dan cairan pendingin pada suhu saya
Apakah yangkekuatan sobek dan perpanjangan akhirjadi saya tahu pengerjaan ulang itu aman
Apakah Anda menyediakankode warna yang dapat dilacak banyakuntuk menjaga agar kesalahan garis tetap rendah
Bisakah Anda memotong alat untukgeometri bibir khususjika rumah saya memiliki kekuatan kait yang terbatas
Maukah Anda berkomitmen?kinerja IP67ketika dirakit sesuai target kompresi saya
Untuk Guoming Rubber, saya telah meminta data kemampuan proses pada dimensi kritis dan menerima laporan Cp/Cpk yang stabil, yang membantu saya menyelesaikan PPAP lebih cepat.
Saya menggunakan asegel konektor perimeteruntuk mempertahankan antarmuka yang dikawinkan.
Saya menambahkan sebuahpaking konektorketika konektor berada pada panel atau penutup yang tidak rata sempurna.
saya selesaikan dengansegel kawat tunggaluntuk menghentikan air mengalir di sepanjang setiap konduktor.
Pendekatan tiga lapis ini menjaga air masuk dari luar, dari permukaan pemasangan, dan dari dalam. Ini sederhana, dan berhasil.
Set penyegelan mereka telah tercapai berkali-kaliIP67dalam audit sisi lini sayaKapanSaya mencapai kompresi yang disarankan.
Senyawa yang saya gunakan menunjukkanketahanan sobek yang tinggi dan ketahanan regangan, yang mengurangi sisa selama repin dan penyesuaian harness yang terlambat.
Waktu tunggu telah dapat dikelola untuk fase percontohan dan SOP, dan profil bibir khusus hadir kembali dengan iterasi minimal.
Saya tidak tertarik dengan brosur yang mencolok. Saya ingin penyegelan stabil yang tahan terhadap torsi nyata, pemasangan yang terburu-buru, dan garam jalanan yang tahan lama di musim dingin. Itulah yang saya lihat dalam praktiknya.
Apakah OD kawat cocok dengan jendela segel pada gambar
Apakah lubang housing benar-benar mengukur toleransi bagian dalam setelah pencetakan
Sudahkah saya mengonfirmasi kompresi setelah kait terpasang pada suhu −30 °C dan 80 °C
Apakah saya menjalankan setidaknya satu pemeriksaan IP67 pasca pengerjaan ulang untuk mensimulasikan layanan lapangan
Apakah saya memverifikasi kompatibilitas bahan kimia dengan cairan sebenarnya pada kendaraan
| Keluarga Segel | Dimana Saya Menggunakannya | Apa yang Dipecahkannya | Pilihan Materi Saya | Bendera Merahku |
|---|---|---|---|---|
| Segel konektor | Sensor eksterior, lubang roda | Semprot, pasir, percikan | Silikon atau EPDM | Bibir terlalu rata setelah bersepeda |
| Paking konektor | Sekat, penutup, rumah | Kerataan panel dan kebocoran mikro | Silikon | Sudut terpotong atau tergores saat pemasangan |
| Segel kawat tunggal | Setiap rongga dengan lead-in | Kelembaban kapiler di sepanjang helai | HNBR atau FKM dekat minyak | OD kabel yang salah menyebabkan kebocoran |
Jika Anda bergulat dengan masuknya air atau kesalahan intermiten yang terkait dengan antarmuka yang bocor, saya akan dengan senang hati meninjau gambar dan mengusulkan tumpukan segel yang sesuai dengan lingkungan dan anggaran Anda. Jika Anda menginginkan opsi produksi langsung, saya dapat menghubungkan Anda dengan tim Guoming Rubber tempat saya bekerjaSegel Konektor Otomotifyang mencapai IP67 dengan kinerja sobek dan regangan yang dapat diandalkan.Hubungi kamidengan rentang OD kawat Anda, lubang rumah, cairan dalam permainan, dan pengujian target, dan kami akan memberi Anda sampel dan harga. Jika Anda sudah tahu apa yang Anda butuhkan,kirim pertanyaan sekarangdan saya akan memprioritaskan ulasan Anda.
